1. ELECTROCARDIÓGRAFO
El electrocardiograma (ECG), es una prueba que registra la actividad eléctrica del corazón mediante ondas impresas en papel. Es una prueba diagnóstica.
Elementos imprescindibles:
- Electrocardiógrafo.
- Papel de ECG.
- Electrodos o adhesivos.
Hay gran variedad de modelos de electrocardiógrafo y numerosas marcas que los comercializan.
Los más electrocardiógrafos más habituales poseen 10 cables, que nos dan como resultado 12 derivaciones.

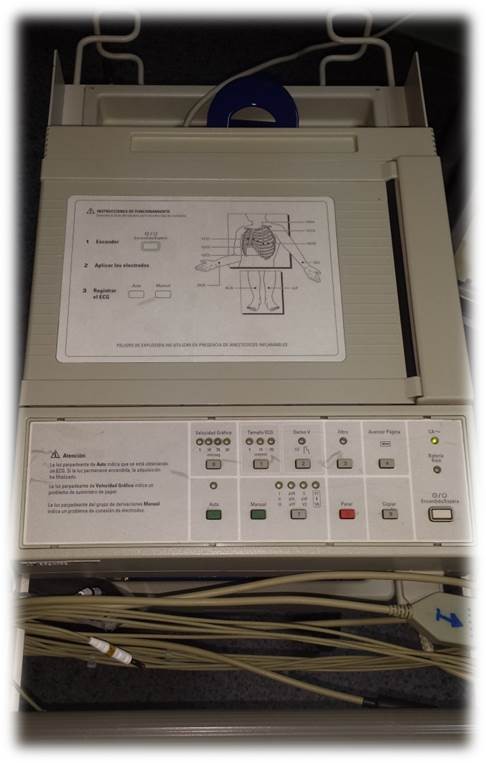

Elementos del electrocardiógrafo:
- Botón on/off.
- Botón auto/manual.
- Botón velocidad impresión 5, 25 y 50 mm/s.
- Botón sensibilidad milivoltio (mV).
- Cable de corriente.
- Impresora de papel.
- Cables de electrodos.
El electrocardiógrafo se clasifica como producto sanitario de Clase IIa.
Características del papel del ECG:
- La medida de la cuadrícula del papel para hacer el ECG es universal.
- El papel se divide en cuadrículas milimetradas de 1mm x 1mm y en cuadros de 5mm x 5mm delimitados por líneas más gruesas.
- En vertical se mide el voltaje. Así, 10 mm equivale a 1mV.
- En horizontal se mide el tiempo. Así, 5 mm equivale a 0,2 segundos.
- El papel puede ser más o menos ancho dependiendo de los canales del electrocardiógrafo.
- Se clasifica como producto sanitario de Clase I.
Características de los electrodos:
- Antiguamente se utilizaban ventosas.
- Hay diferentes tipos de electrodos, pero todos tienen el mismo fin, conducir la actividad eléctrica del corazón al electrocardiógrafo para ser transformada en ondas.
- El gel que llevan los electrodos mejoran la conducción.
- Son adhesivos.
- Se clasifican como productos sanitarios de Clase I.
El electrocardiograma apenas tiene coste y la información que aporta es muy valiosa. No tiene riesgos para el profesional sanitario y para el paciente es una prueba indolora, aunque raramente puede producir una pequeña irritación de la piel a consecuencia de los electrodos.
El electrocardiograma siempre debe estar conectado a la red eléctrica y con el papel montado correctamente. Se debe tener cuidado con la velocidad del papel y la sensibilidad del voltaje, ya que puede inducir a errores diagnósticos si se alteran estos parámetros sin conocimiento.
